Δικλείδες για φράγματα, ταμιευτήρες και υδροηλεκτρική ενέργεια

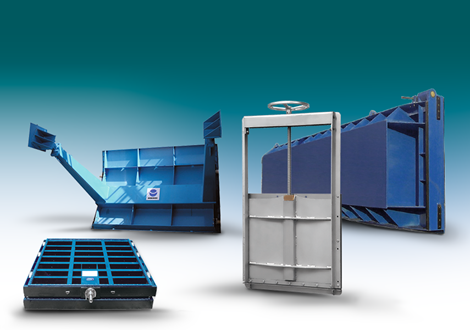

Ακτινικά θυροφράγματα

Τα ακτινικά θυροφράγματα συνήθως εγκαθίστανται σε κανάλια και σε υπερχειλιστές φραγμάτων ως στοιχεία ελέγχου για τη στάθμη του νερού ή ως εξαρτήματα ρύθμισης και εκκένωσης στις κατώτατες εξόδους/λήψεις. Τα ακτινικά θυροφράγματα  αποτελούνται από ένα μηχανικά συγκολλημένο, καμπύλο τομεακό πλαίσιο που σφραγίζει χρησιμοποιώντας προφίλ ελαστομερών που συνδέονται με το πλαίσιο και διασυνδέονται με σταθερά μέρη ενσωματωμένα στη δομή του σκυροδέματος. Απαιτεί μόνο ελάχιστη κίνηση για το άνοιγμα ή το κλείσιμο της θύρας, με αποτέλεσμα να έχει χαμηλές απαιτήσεις στη δύναμη ανύψωσης. Τα πλεονεκτήματα περιλαμβάνουν την ταχεία ενεργοποίηση, υψηλή ικανότητα παροχέτευσης και ασφαλή, απλή λειτουργία.

Τα ακτινικά θυροφράγματα τύπου CT της ORBINOX είναι κατασκευασμένα από ανθρακούχο χάλυβα και έχουν σχεδιαστεί για τις συγκεκριμένες συνθήκες λειτουργίας κάθε εφαρμογής. Οι θύρες που χρησιμοποιούνται σε κανάλια και υπερχειλιστές φραγμάτων είναι στεγανές στις 3 πλευρές (πλαϊνές πλευρές και κάτω) και έχουν σχεδιαστεί για να υποστηρίζουν την υπερχείλιση εάν απαιτηθεί, υποστηρίζοντας φορτία νερού ίσα με το μέγιστο ύψος της θύρας συν την καθορισμένη υπερχείλιση σε κάθε περίπτωση. Οι θύρες που χρησιμοποιούνται ως στοιχεία ρύθμισης και εκκένωσης για τις εξόδους πυθμένα των φραγμάτων είναι στεγανές στις 4 πλευρές και είναι σχεδιασμένες για φορτία νερού έως 100 MwC.
xxxxxxxxxxxxxxxxxxxx → Σειρά 1428 ακτινικά θυροφράγματα, τύπου CT xxxxxxxxxxxxxxxxxxxxxxx

Κυλιόμενα θυροφράγματα

Τα κυλιόμενα θυροφράγματα χρησιμοποιούνται συνήθως για το κλείσιμο μεγάλων ανοιγμάτων και υψηλών φορτίων νερού. Χρησιμοποιούνται τυπικά σε πύργους εισαγωγής νερού, εισόδους φράγματος και ως μηχανισμοί προστασίας σε υδραυλικούς σταθμούς ηλεκτροπαραγωγής όπου μπορούν επίσης να χρησιμοποιηθούν ως μηχανισμός ρύθμισης για τη σύνδεση στροβίλων με το δίκτυο. Η θύρα αποτελείται από μια ενισχυμένη κατασκευή, καθοδηγούμενη από ένα σύστημα πλευρικών κυλίνδρων που μειώνει τα λειτουργικά φορτία. Τα ακτινικά θυροφράγματα της ORBINOX είναι κατασκευασμένα από ανθρακούχο (ή ανοξείδωτο) χάλυβα και έχουν σχεδιαστεί για τις συγκεκριμένες συνθήκες λειτουργίας κάθε εφαρμογής. Είναι σε θέση να υποστηρίξουν φορτία νερού έως 100 MwC και διατίθενται με υδραυλικό ή ηλεκτρικό ενεργοποιητή.
xxxxxxxxxxxxxx → Σειρά 1429 κυλιόμενα θυροφράγματα, τύπου MV xxxxxxxxxxxxxxxxx

Δοκοί και θύρες έμφραξης

Οι δοκοί έμφραξης είναι αρθρωτά, αφαιρούμενα φράγματα που χρησιμοποιούνται για τον έλεγχο της ροής του νερού σε υδραυλικές κατασκευές όπως φράγματα, ταμιευτήρες, υπερχειλιστές και υδροηλεκτρικές εγκαταστάσεις. Κατασκευασμένες συνήθως από αλουμίνιο ή χάλυβα, οι δοκοί έμφραξης στοιβάζονται κάθετα μέσα σε σχισμές οδηγών ενσωματωμένες σε τοίχους από σκυρόδεμα. Η κύρια λειτουργία τους είναι να εμποδίζουν προσωρινά ή να εκτρέπουν το νερό, επιτρέποντας τη συντήρηση, την επιθεώρηση ή τις λειτουργικές ρυθμίσεις χωρίς την ανάγκη μόνιμων θυρών ή δικλείδων.

Οι δοκοί έμφραξης της ORBINOX έχουν σχεδιαστεί για τοποθέτηση σε ανοικτά κανάλια σε εγκαταστάσεις επεξεργασίας λυμάτων, εφαρμογές άρδευσης, λοιπά υδραυλικά έργα και υδροηλεκτρικούς σταθμούς παραγωγής ενέργειας. Η θύρα σχηματίζεται από πολλαπλές δοκούς που τοποθετούνται η μία πάνω στην άλλη στο πλαίσιο. Με την προσθήκη ή την αφαίρεση δοκών, ο χρήστης μπορεί να ελέγξει τη ροή σε ένα κανάλι. Το σύστημα στεγανοποίησης ενσωματώνεται τόσο στην πλευρική όσο και στην κάτω πλευρά κάθε δοκού, με αποτέλεσμα μια στεγανή σφράγιση. Το πλαίσιο είναι συνήθως ενσωματωμένο σε σκυρόδεμα, αλλά μπορεί επίσης να σχεδιαστεί για να τοποθετηθεί σε τοίχο ή να τοποθετηθεί επιφανειακά σε ένα υπάρχον κανάλι. Οι δοκοί έμφραξης τύπου SL της ORBINOX τύπου SL είναι κατασκευασμένοι από ανοξείδωτο χάλυβα, ενώ οι δοκοί έμφραξης τύπου SA είναι κατασκευασμένοι από αλουμίνιο. Επιπλέον, κατόπιν αιτήματος είναι διαθέσιμες θύρες έμφραξης (τύπου AG).
xxxxxxxxxxxxxxxx → Σειρά 772/83 δοκοί έμφραξης, τύπου SL xxxxxxxxxxxxxxxxx

Θυροφράγματα

Τα θυροφράγματα έχουν σχεδιαστεί για να απομονώνουν και να ελέγχουν τη ροή σε αγωγούς, κανάλια και δεξαμενές. Χρησιμοποιούνται συνήθως σε μονάδες επεξεργασίας νερού/λυμάτων, αλλά χρησιμοποιούνται επίσης ευρέως σε συστήματα ελέγχου πλημμύρας και άρδευσης, καθώς παρέχουν αξιόπιστη και οικονομικά αποδοτική απομόνωση και ρύθμιση των ροών.

Τα θυροφράγματα της ORBINOX κατασκευάζονται από χάλυβα ή από ανοξείδωτο χάλυβα και κατασκευάζονται με γνώμονα την ανθεκτικότητα σε σκληρά περιβάλλοντα παρουσιάζοντας χαμηλά ποσοστά διαρροής, κατασκευή βαρέως τύπου και αρθρωτό σχεδιασμό που επιτρέπει εύκολη προσαρμογή στην εκάστοτε εφαρμογή. Ο αυτορρυθμιζόμενος σχεδιασμός των στεγανοποιητικών παρέχει εύκολη λειτουργία. Είναι διαθέσιμη χειροκίνητη, ηλεκτρική ή υδραυλική ενεργοποίηση. Τα θυροφράγματα τοίχου είναι τετραγωνικού ή ορθογωνικού σχεδιασμού με στεγανοποίηση και στις τέσσερις πλευρές και είναι αμφίπλευρης ροής έως τη διάσταση 1200x1200 mm. Μέρος της γκάμας αποτελούν επίσης τα θυροφράγματα κλαπέ κυκλικής ή ορθογωνικής διατομής.
xxxxxxxxxxxxx → Σειρά 772/6X, τύπου MU xxxxxxxxxxxxx

Δικλείδες προστασίας

Οι δικλείδες προστασίας είναι δικλείδες συντήρησης & κλεισίματος έκτακτης ανάγκης υψηλής ταχύτητας που εγκαθίστανται πριν από τις ρυθμιστικές βαλβίδες εκκένωσης. Αυτές οι δικλείδες χρησιμεύουν ως κύριες συσκευές απομόνωσης, σχεδιασμένες να διακόπτουν τη ροή νερού σε μεγάλης διαμέτρου αγωγούς, θυροφράγματα και εγκαταστάσεις εισαγωγής είτε για καταστάσεις έκτακτης ανάγκης προκειμένου να διασφαλιστεί η λειτουργική ασφάλεια είτε για να διευκολυνθεί η συντήρηση του κατάντη εξοπλισμού.

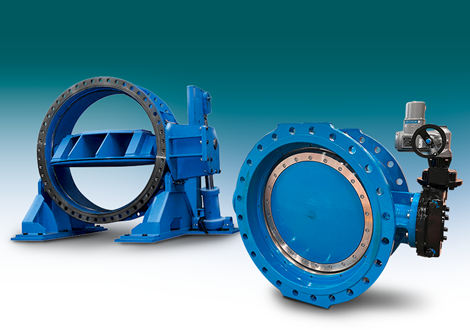

Δικλείδες πεταλούδας

Οι δικλείδες πεταλούδας χρησιμοποιούνται ευρέως σε φράγματα, δεξαμενές και εγκαταστάσεις υδροηλεκτρικής ενέργειας. Ο συμπαγής σχεδιασμός τους και η λειτουργία ¼ στροφής τις καθιστούν οικονομικά αποδοτικές και ιδανικές για εγκατάσταση σε σημεία όπου ο χώρος είναι περιορισμένος και απαιτείται γρήγορη διακοπή λειτουργίας. Προσφέρουμε μια εκτεταμένη γκάμα που περιλαμβάνει χαλύβδινες και χυτοσιδηρές δικλείδες πεταλούδας διπλής εκκεντρότητας προσαρμοσμένες στις απαιτήσεις εφαρμογών υψηλής πίεσης/ταχύτητας ροής και μεγάλης διαμέτρου σε υδατικές υποδομές.

Οι δικλείδες πεταλούδας διπλής εκκεντρότητας τύπου MB της ORBINOX είναι σχεδιασμένες για τις ειδικές συνθήκες λειτουργίας κάθε εφαρμογής και υποστηρίζουν ταχύτητες ρευστών έως 10 m/s για χρήση ως δικλείδες προστασίας θυροφραγμάτων αλλά και ως κύριων δικλείδων εισόδου σε υδροηλεκτρικές μονάδες, καθώς και ως δικλείδες ασφαλείας και διακοπής έκτακτης ανάγκης που συνήθως εγκαθίστανται πριν από τις ρυθμιστικές βαλβίδες εκκένωσης σε φράγματα και ταμιευτήρες. Μπορούν να κατασκευαστούν μέχρι DN3500 με πολλές διαμορφώσεις υλικών που ταιριάζουν στις συγκεκριμένες απαιτήσεις κάθε εφαρμογής, με υδραυλική, ηλεκτρική ή χειροκίνητη ενεργοποίηση.
xxxxxxxxxxxxxxxxxxxx → Σειρά 1427 χαλύβδινες δικλείδες πεταλούδας διπλής εκκεντρότητας, τύπου MB xxxxxxxxxxxxxxxxxxxxx

Οι δικλείδες πεταλούδας διπλής εκκεντρότητας της AVK είναι σχεδιασμένες για διακοπτική λειτουργία σε εφαρμογές ύδρευσης και διατίθενται έως και DN3200 και κλάση πίεσης PN25. Ο ελαφρά κεκλιμένος δίσκος, ο βελτιστοποιημένος σχεδιασμός στεγανοποίησης, ο μοναδικός σχεδιασμός ασφάλισης του άξονα και οι προστατευμένες από τη διάβρωση τερματικές ζώνες του άξονα είναι όλα χαρακτηριστικά που υπερβαίνουν τα πρότυπα της αγοράς.
xxxxxxxxxxxxxxx → Σειρά 756 χυτοσιδηρές δικλείδες πεταλούδας διπλής εκκεντρότητας  xxxxxxxxxxxxxxxxxxxxxx

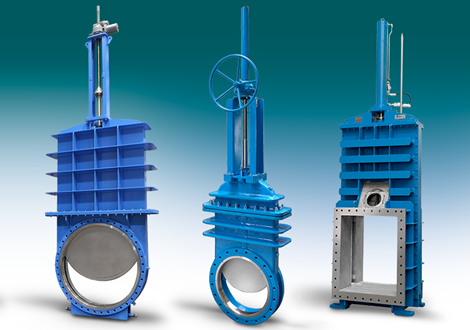

Μαχαιρωτές δικλείδες για κλείσιμο σε υψηλή πίεση/υψηλής ταχύτητας

Οι μαχαιρωτές δικλείδες υψηλής πίεσης, γνωστές και ως θυροδικλείδες, είναι ιδανικές για αγωγούς μεγάλης διαμέτρου όπου οι μεγάλοι όγκοι παροχής και οι ταχύτητες πρέπει να ελέγχονται με ακρίβεια. Είναι ιδιαίτερα αποτελεσματικές για ρευστά με αιωρούμενα στερεά, καθιστώντας τα κατάλληλα για φράγματα, ταμιευτήρες και παρόμοιες εφαρμογές. Ο σχεδιασμός πλήρους διατομής εξασφαλίζει ελάχιστη πτώση πίεσης, ενώ η συμπαγής κατασκευή προσφέρει χαμηλή ροπή λειτουργίας και εύκολη εγκατάσταση - ιδανική για έργα υποδομής μεγάλης κλίμακας.

Οι χαλύβδινες μαχαιρωτές δικλείδες του τύπου WS της ORBINOX είναι διαθέσιμες έως DN4000. Διαθέτουν έναν κατεργασμένο σύρτη με ακονισμένη την πλευρά του κλεισίματος για πλήρη στεγανότητα υπό απαιτητικές συνθήκες ροής. Ο σχεδιασμός είναι προσαρμοσμένος στις συγκεκριμένες απαιτήσεις πίεσης, θερμοκρασίας και ταχύτητας. Είναι διαθέσιμες πολλές παραλλαγές και διαμορφώσεις σε σχέση με τα υλικά κατασκευής, τα συστήματα στεγανοποίησης, τα πρότυπα κατασκευής των φλαντζών, τους ενεργοποιητές και το σύστημα βαφής προκειμένου να εξασφαλιστεί η βέλτιστη απόδοση και ανθεκτικότητα.
xxxxxxxxxxxxxxxxx → Σειρά 1432 χαλύβδινες μαχαιρωτές δικλείδες, τύπος WS xxxxxxxxxxxxxxxx

Οι χυτοσιδηρές μαχαιρωτές δικλείδες του τύπου CW της ORBINOX διατίθενται στις DN80-1000 (μεγαλύτερα μεγέθη κατόπιν αιτήματος) και έως PN100 ανάλογα με το μέγεθος. Είναι μονής κατεύθυνσης ροής με χαρακτηριστικά και διαμορφώσεις ίδιες με τις χαλύβδινες εκδόσεις.
xxxxxxxxxxxxxxxxxxx → Σειρά 1431 χυτοσιδηρές μαχαιρωτές δικλείδες, τύπος CW xxxxxxxxxxxxxxxxxxx

Θυροδικλείδες

Ένας συνηθισμένος σχεδιασμός για τον εκκενωτή πυθμένα ενός μεγάλου φράγματος είναι η χρήση δύο θυροδικλείδων τοποθετημένων σε κοντινή απόσταση σε σειρά. Η κατάντη δικλείδα έχει τον ρόλο της λειτουργίας, ενώ η ανάντη δικλείδα έχει το ρόλο ασφάλειας/ συντήρησης σε περίπτωση που χρειαστεί συντηρηθεί η κατάντη δικλείδα. Οι θυροδικλείδες είναι σχεδιασμένες με ορθογωνική γεωμετρία θυρών και με επίπεδη μεταλλική επιφάνεια στεγανοποίησης στο κάτω μέρος. Η θύρα στηρίζεται πλήρως σε όλη τη διαδρομή προς τα κάτω επιτρέποντάς της να κλείνει με ασφάλεια σε ακραίες ταχύτητες και διασφαλίζει ότι τυχόν ξένα σώματα στο ρευστό ξεπλένονται μέσω της δικλείδας χωρίς να κολλήσουν και να εμποδίσουν το κλείσιμο της. Οι θυροδικλείδες βρίσκονται γενικά στους εκκενωτές πυθμένα ή σε ενδιάμεσες λήψεις φραγμάτων, με τα σώματα και τα καπάκια τους έως την επάνω φλάντζα να είναι ενσωματωμένα σε σκυρόδεμα για επιπλέον αντοχή. Λόγω του μεγέθους και του βάρους του σύρτη, συνήθως λειτουργούν υδραυλικά.

Οι θυροδικλείδες της ORBINOX είναι σχεδιασμένες για τις συγκεκριμένες συνθήκες λειτουργίας κάθε εφαρμογής και διατίθενται σε μεγέθη έως 2500 x 3500 mm υποστηρίζοντας φορτία νερού έως 200 MwC και ταχύτητες άνω των 35 m/s. Είναι κατασκευασμένες από ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα με ορειχάλκινους τριβείς  και κινούμενα μέρη από ανοξείδωτο χάλυβα και η λειτουργία τους πραγματοποιείται τυπικά με υδραυλικό ενεργοποιητή λόγω της υψηλής πίεσης που απαιτείται.
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx → Σειράς 1426, θυροδικλείδες, τύπου BU xxxxxxxxxxxxxxxxxxxx

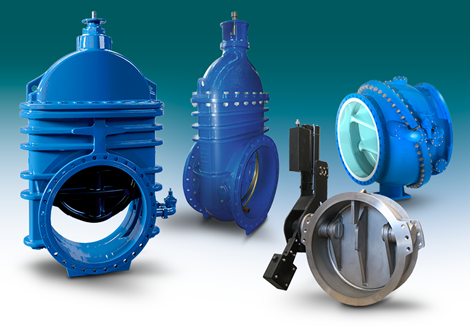

Δικλείδες σύρτου

Οι δικλείδες σύρτου διαδραματίζουν κρίσιμο ρόλο στις υποδομές ύδρευσης, όπως φράγματα, ταμιευτήρες και υδροηλεκτρικές μονάδες, εξασφαλίζοντας αξιόπιστη διακοπή μεγάλων όγκων νερού υπό υψηλή πίεση. Είναι σχεδιασμένες για μικρό αριθμό κύκλων λειτουργίας ενεργοποίησης-απενεργοποίησης, προσφέρουν ελάχιστη πτώση πίεσης όταν είναι πλήρως ανοιχτές λόγω της πλήρους διατομής, καθιστώντας τις ιδανικές για εργασίες απομόνωσης.

Οι δικλείδες σύρτου μεταλλικής έμφραξης της AVK (σχεδιασμός Glenfield) διατίθενται έως DN2200 σε PN10 & 16 και DN1200 σε PN25 & 40 και είναι σχεδιασμένες για αξιόπιστη απόδοση υψηλής αντοχής σε αγωγούς νερού μεγάλης διαμέτρου. Η μεταλλική έμφραξη τις καθιστά ιδανικές για εφαρμογές ακατέργαστου νερού. Μια ειδική έκδοση ‘Reservoir Spec’  της σειράς S54 (S54-41) έχει αναπτυχθεί για χρήση σε φράγματα, ταμιευτήρες και εφαρμογές υδροηλεκτρικής ενέργειας στις οποίες είναι κρίσιμη η δυνατότητα αξιόπιστου κλεισίματος σε μεγάλες ταχύτητας ροής έως 9 m/s.
xxxxxxxxxxxxxxxxxxxxxxxxxxx → Σειρά 54 Δικλείδες σύρτου μεταλλικής έμφραξης προδιαγραφής φραγμάτων (κατεβάστε το φυλλάδιο) xxxxxxxxxxxxxxxxxxxxx

Οι δικλείδες σύρτου ελαστικής έμφραξης της AVK είναι κατασκευασμένες από ελατό χυτοσίδηρο με εποξειδική βαφή εγκεκριμένη από τον οργανισμό GSK και τον σύρτη πλήρως επικαλυμμένο σε ελαστικό που προσφέρει 100% στεγανότητα και προστασία από τη διάβρωση, ιδανικές για συστήματα ύδρευσης και ταμιευτήρων έως DN1200 καθώς και για χρήση ως βαλβίδες παράκαμψης.
xxxxxxxxxxxxxxxxxxx → Σειρά 06 δικλείδες σύρτου ελαστικής έμφραξης xxxxxxxxxxxxxxxxxxxxxxxxxxxx
